PCB投板設備
PCB投板機位于PCB前處理段，該設備可雙向工作，可相互獨立的完成PCB產品的供料，換一個轉動方向即可以完成對PCB產品的收料工作，旋轉模塊可將處于不同角度的支架旋轉水平，便于移載機構供、收料，各工位分工明確。
適用于給PCB生產線供料和收料。
一機多用效率高，實用性強，有效的取代了人工作業?？筛鶕?jù)客戶支架定做設備及生產帶隔紙的PCB板。
設備參數
| 名稱 | 規格參數/性能指標 |
| 設備尺寸（W*D*H） | 1400mm*2400mm*2000mm |
| 設備重量 | 600Kg |
| UPH | 360PCS/H（有隔紙）；517PCS/H （無隔紙） |
| 重復精度 | ±3mm |
| 兼容性 | 長300-630mm，寬300-630mm |
| 合格率 | 99.7％ |
| MTBF、MTTR | ＞200H、≤15min |
| 工作電壓 | 220V |
| 功率 | 5.0KW |
設備模塊

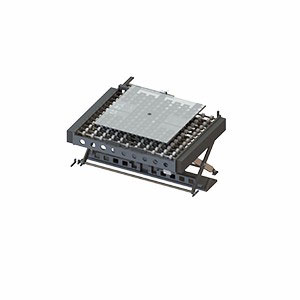

具有中心對位功能，歸正產品位置，確保了傳送的一致性，可根據具體需求調整接料高度

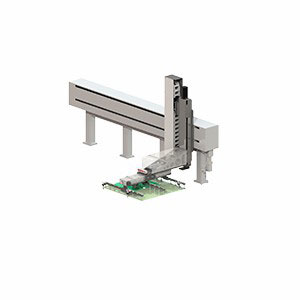

X軸移栽模組實現，3工位轉換，取隔紙位-取產品位-下料。吸盤組采用同步帶結構，方便調節

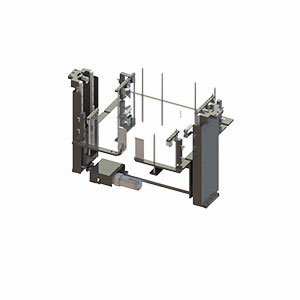

隔紙倉上升實現放紙功能，隔紙倉下降實現出紙和L型料架上料功能；電機和同步帶導軌機構實現紙倉的升降

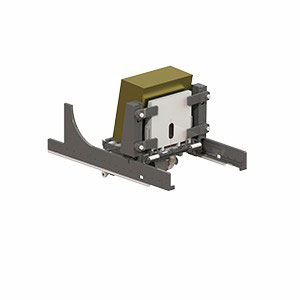

底部電機帶動齒輪，齒條傳動在運動過程中實現翻轉?；⌒螌Р墼诜D(zhuǎn)的過程中更加平穩。
