NG產品破壞設備
NG產品破壞設備對NG產品進行激光打標進行標記,以破壞不良品,提高FPC產品的良率,視覺定位保證快速、精準打標,可對指定的PFC損壞。在速度、精度以及正確率上相對人工操有明顯
設備主要對FPC板來料產品進行掃碼、關聯信息
NG產品破壞機位于包裝一條龍/空板檢測段,對FPC產品標記、NG品破壞,可按系統指令在FPC上的任意位置進行激光打標。
設備參數
名稱 | 規格參數/性能指標 |
設備尺寸(W*D*H) | 1200mm*900mm*1800mm |
設備重量 | 550Kg |
UPH | 360PCS/H |
定位精度 | ±0.02mm |
設備模塊

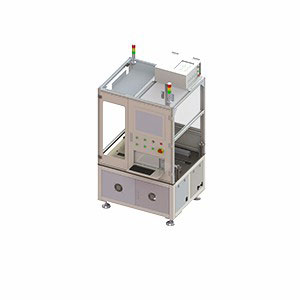

基座采用方通,防護罩采用鋁型材與透明亞克力,便于觀察,開門全部采用安全開關,保護人員及設備安全。

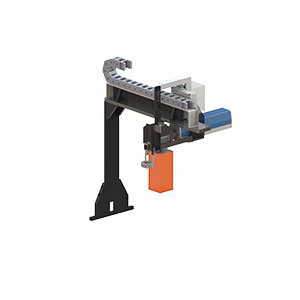

結構簡單,搭載劃標激光頭及視覺定位組件,利用視覺系統初定位,劃標位置配合工作模組完成對NG品定位。

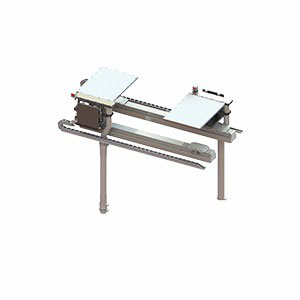

高精度單軸搬運模組,節省空間、速度快、運行平穩,重復定位精度±0.1mm。自動完成治具搬運下料。
接料吸板主要由模組、直線滑軌、氣缸等組件組成,完成對產品的往復接料工作。
